ESDV紧急截断阀
- 自贡威特生产的切断阀包括ESV紧急切断阀,SIL-3 ESD紧急切断阀,PST紧急关断阀,PST紧急切断阀等紧急切断阀有良好的技术性能,低负荷损失和高可靠性,广泛在海洋石油平台,城市燃气和液化石油气类的易燃气体和液体工况,与远距离气源配套使用,利用气源控制阀门开启--关闭,以便在管道或储蓄上发生大量泄漏甚至起火时,快速手动使气源卸压。或高温时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起到估身安全保护作用。紧急气动截断阀是自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞...
产品详细
自贡威特生产的切断阀包括ESV紧急切断阀,SIL-3 ESD紧急切断阀,PST紧急关断阀,PST紧急切断阀等紧急切断阀有良好的技术性能,低负荷损失和高可靠性,广泛在海洋石油平台,城市燃气和液化石油气类的易燃气体和液体工况,与远距离气源配套使用,利用气源控制阀门开启--关闭,以便在管道或储蓄上发生大量泄漏甚至起火时,快速手动使气源卸压。或高温时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起到估身安全保护作用。
紧急气动截断阀是自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与阀门组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具体结构简单,反应灵敏、动作可靠等特点。紧急气动切断阀是我公司的优势产品,经过多年的努力创新,实地应用实践,及与用户的交流合作,设计出现在的具有高性能,低成本的产品,可广泛地应用在石油,化工,冶金,海洋平台,城市燃气和液化石油气类等工业生产部门。

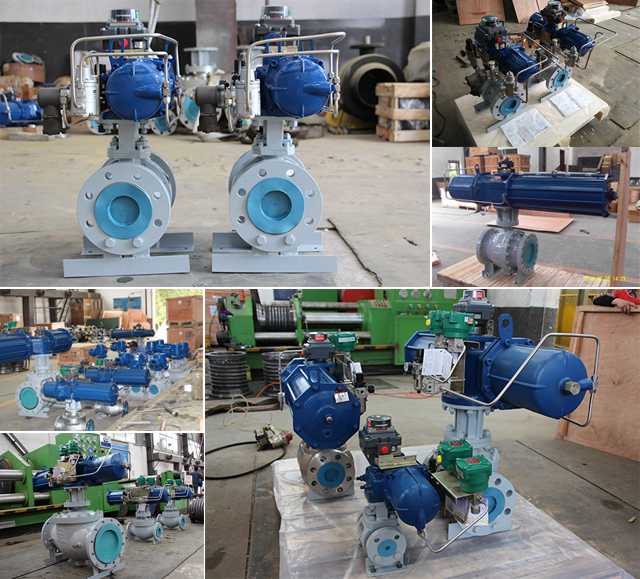

气液联动紧急截断阀
气液联动执行机构是利用管线天然气或氮气作为动力,液压油作为传动介质,驱动管线阀门开启和关闭的设备。
API 6D拨叉式气液联动执行机构是具备国外同类产品的所有功能。同时我们还结合国内管线现场特点,利用丰富的现场经验对产品进行优化。特别是针对扭矩的特殊设计,能更大程度地与球阀的扭矩相吻合,从而保证了阀门在运行过程中的安全性。细节方面,我们采用行业的低温显示,无线数据下载,手机短信报警等技术,填补了国内外产品功能方面的空白。质量方面,我们专门设计了针对不同型号执行机构的扭矩测试台,对生产的每台执行机构进行科学的测试。保证了产品的一流品质。
公司于通过了“ISO9001:2008质量管理体系”认证,并严格执行,对于每台执行机构从产品设计、原料采购、生产加工、出厂前检验、售后服务指导均进行严格的管理。确保每台执行机构均全程可追溯。
技术参数:
自贡威特提供的ESDV紧急切断阀,可根据客户需要特别设计的。
1、球阀
公称通径:1/4"~42" DN6~DN1050 ,
公称压力:ASME/ANSI Class150~CLASS2500 PN1.6~PN420
工作温度:-196℃~980℃
2、执行机构 工作压力:0.5Mpa-15.0Mpa,特殊供气压力请向工厂咨询
大输出扭矩:45万牛米,可开启56寸,900磅级管线阀门。
使用温度:标准:-20℃~85℃,低温工况:-40℃~85℃
基本控制功能包括:就地气动操作、手动液压泵操作、破管自动保护、远程电控开/关、ESD紧急关断等。特殊控制要求请向工厂咨询
3、 (1)、不带管线破裂紧急救护装置, 这类阀门利用管线自身介质的压力驱动阀门。当管线中没有压力时,可通过手动油泵将气液罐中的液压油打入驱动器油缸,实现阀门动作,或另加蓄能罐(可选),利用蓄能罐中的气体来作为阀门动作的动力源。如果用户需要,还可以实现远控(可选)。
(2)、带管线破裂紧急救护装置 这类阀门同不带管线破裂紧急救护装置的球阀一样,靠管自身压力作为阀门的动力源。当管道中无压力时可利用手动油泵或蓄能罐中的气体压力作为阀门动作的动力源。当下游管道出现破裂时,管道中的压力势必下降,在压力下降速率达到系统的设定值时,阀门即自动关闭避免介质大量外流。
一、气动及气液联动球阀的特点 :
1、非正常工况的自动切断功能 :气动及气液联动球阀分别设置了一个压力上、下限和一个压降速率,以满足运行需要。当管道压力高于或低于压力上下限时,球阀自动关闭。如果管道发生爆炸或破裂事故,当检测到的压降超过设定的压降速率时,阀门也将自动关闭。
2、多种操作模式 :气动及气液联动球阀具有手动、自动、气动和遥控等四种操作模式,可以根据实际运行工况自行选择操作模式,以提高阀门的安全可靠性。手动方式,只需要更换不同挡位,压动手泵手柄,便可实现开关操作;气动方式,按“左开右关”方向拉动操作手柄,便可完成开关操作,若用笔记本计算机设定参数并启动自动功能,则可以实现阀门的自动控制。如果阀门安装了远传遥控装置(RTu),则可以通过信号远传来实现阀门的遥控。目前,陕京输气管道已经在线启用了遥控关闭功能。
3、安全性高:气动及气液联动球阀以高压天然气或手泵作为动力源,无需外加机械或电力设备,事故率低,安全可靠,经济性好。
