产品详细

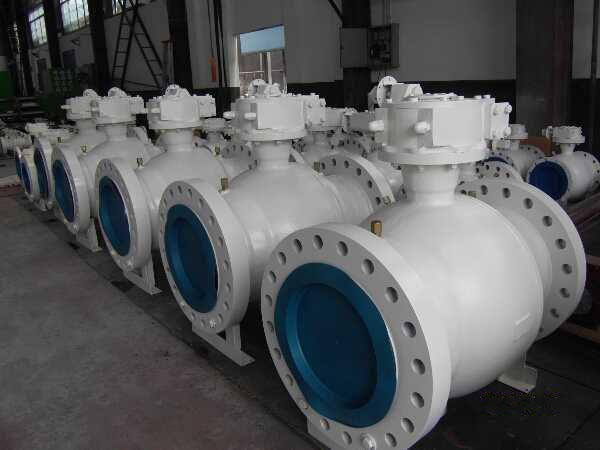

全焊接球阀
铸钢全焊
设计标准 | API6D、ASME B16.34、BS5351、ISO17292、DIN |
连接方式 | RF、RTJ法兰、对焊、螺纹、承插焊 |
操作方式 | 手动、气动、电动、气液联动等 |
尺寸范围 | 2” – 48” (DN 50-DN 1200) |
压力范围 | CLASS 150 – CLASS 2500 (Mpa 1.6- Mpa 42.0) |
材质范围 | 碳钢、不锈钢、20#钢、镍基合金钢、钴基合金钢 |
温度范围 | -196℃-540℃ |
应用范围 | 石油、天然气、化工、石化、电站、冶金、造纸等 |
双阻塞排放:根据API6D在阀门全关位置,阀体中腔的介质可以排放。
通径:阀门可以是全径或缩径(文丘里型)的,*小通径按API6D的规定。
防静电设计:被橡胶或塑料密封件隔绝的金属部件(如阀体、球、支承圈、阀杆)之间的导电性,由不锈钢弹簧来保证,符合BS5351的规定。
无压力平衡孔的球体:球体没有压力平衡孔去平衡当球打开时的中腔压力,这样能在阀门全关或全开的时候,排放阀门中腔的介质,能够在不改变操作条件的情况下,对阀座和阀杆密封进行有效的检查和维护。
阀杆防飞设计:阀杆与球体是分离的,并按ASMEB16.34和BS5351标准进行防飞设计,有一个整体的轴肩,通过自润滑的止推轴承压在阀盖下。
双密封阀座:每个支承圈是独立可浮动的,并且合理设计成由内压自动密封(双活塞效应)来切断介质,是双向双密封型,这种重复的密封设计对流体有双重阻挡作用,保证在上游密封失效时,下游还可密封。阀门内的超压不能释放回管线内,当介质是液体时,需要在阀门排气口安装泄压阀。
阀座:压力等级低于ASME1500#的阀门用橡胶阀座保证球体的双重密封,初级金属密封,次级软密封;更高压力等级的用塑料阀座,如尼龙或增强PTFE,来保证只是对球的气密软密封;另外,双重的橡胶+塑料阀座推荐用在非常低的压力下,没有渡层的不锈钢内件的阀门上。
阀杆双重密封:用两个带有PTFE聚四氟乙烯挡圈的O型密封圈实现阀杆双重密封,可以实现在带压情况下更换阀杆外层O型密封圈。
紧急密封:如果阀杆和阀座支承圈密封有所损伤,可使用适当的密封脂暂时修护。实际上阀盖或压盖和阀体上都有注脂孔来防止因阀杆和/或支承圈密封的损伤而引起的泄漏,注脂孔和沟槽合理地分配密封脂,每个注脂孔内都装有一个止回阀,才配有接注脂枪的快速接头。
可操作性:所有的阀门可配手动操作器或1/4转动力驱动装置。
防火设计:所有阀门的标准设计,符合API607/API6FA/BS6755:PART2的要求。对内件和阀体连接,不用石墨材料,用氟橡胶(如VITON)能通过防火测试,试验证明是符合要求的。
排放连接:每个阀门都提供排放口和放空口,可按要求装堵塞或阀门。
加长阀杆:阀门安装在地下或埋地时,可加长阀杆。泄压阀、排污阀、注脂阀也加长到适当的位置。
过渡接管:当阀门焊接到管线需要特别的工艺或受热应力释放的影响时,可配一个过渡接管。
酸性服务:阀门材料可符合NACEMR-01-75的要求。
